一機八槍分體式充電樁360kw電纜接入：將預埋在樁體地基內的三相電纜接到樁體的輸入端，注意五條線的接法，顏色的對應，柜體接地排上 接入地線，如下圖 一機八槍分體式充電樁電纜接入圖1-2-3 所示。注意：360kw 交流輸入的相線和 N 線截面積不小于 400mm²、地線截面積不小于 240mm²，分體樁接的槍線截面積不小于 95mm²，副樁供電線截面積不小于 1.5mm²、主副樁通訊線用 24AWG 帶屏蔽層的線，通訊線的末端加一個 120 歐匹配電阻。

一機八槍分體式充電樁主柜前部接線圖-1

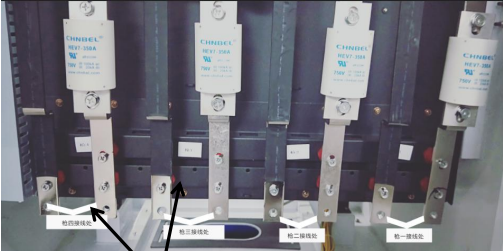

一機八槍分體式充電樁主柜后部接線圖-2

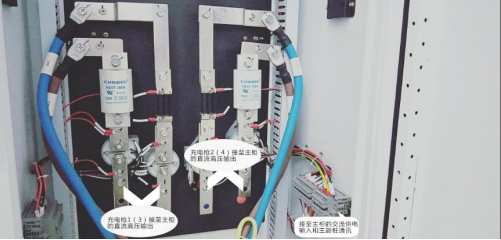

一機八槍分體式充電樁副柜接線圖-3

副柜 1 為槍 1，槍 2 接至主柜的直流高壓輸出，副柜 2 為槍 3 槍 4，副柜 3 為槍 5 槍 6，副柜 4 為槍 7 槍 8，接至主柜的直流高壓輸出。
