直流充電樁
停車場站充電樁給推薦分體式240KW、360KW、480KW、600KW直流充電樁，防護等級IP54，安裝在戶外，配有防水、防塵設計，可以為電動汽車提供快速充電.......

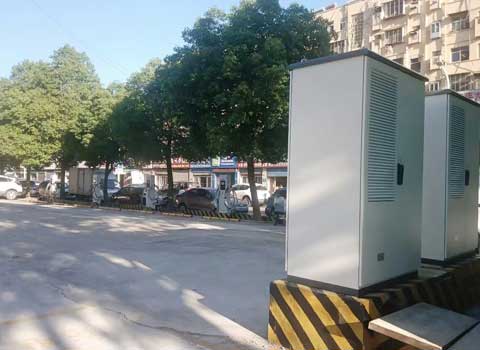

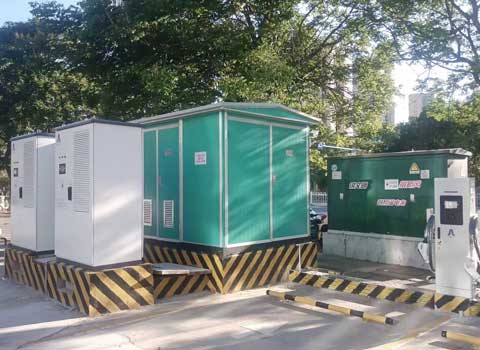

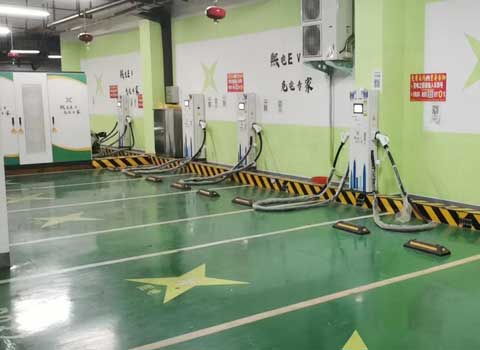

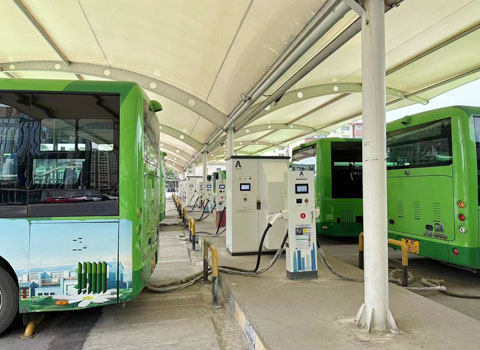

停車場站充電樁給推薦分體式240KW、360KW、480KW、600KW直流充電樁，防護等級IP54，安裝在戶外，配有防水、防塵設計，可以為電動汽車提供快速充電。停車場站分體式充電樁采用落地式外觀，穩固的框架設計，全智能直流充電樁，獨立設計，互不干擾，極速充電，支持刷卡、微信/支付寶掃碼等。
| 產品型號 |
DCF240L
|
DCF360F
|
DCF480H/J
|
DCF600J
|
| 額定功率 | 240KW | 360KW | 480KW | 600KW |
|
功率柜
|
||||
| 用戶界面 | 7寸高亮彩色觸摸屏 | |||
| 安裝方式 | 立式 | |||
| 走線方式 | 下進下出 | |||
| 設備尺寸 |
1820*750*2150mm
|
|||
| 輸入電壓 | AC380V±15% | |||
| 輸入頻率 | 45~65Hz | |||
| 輸出電壓 | 200-750V | |||
| 輸出電流范圍 |
0-792A
|
0-1188A
|
0-1584A
|
0-1980A
|
|
充電終端
|
||||
| 用戶界面 | 7寸LCD彩色顯示觸摸屏 | |||
| 安裝方式 | 立式 | |||
| 設備尺寸 |
460*265*1700mm
|
|||
| 輸入交流電壓 | AC220V±15% | |||
| 輸入頻率 | 45~65Hz | |||
| 輸入直流電壓 | 200-750DC | |||
| 輸出直流電壓 |
200-750VDC
|
|||
|
單槍輸出 最大電流 |
250A | |||
|
單終端槍數量
|
2 | 2 | 2 | 2 |
|
充電槍總數量
|
12 | 6 | 8/10 | 10 |
| 槍線長度 | 5m | |||
|
計量精度
|
1 級
|
|||
|
電氣指標
|
||||
| 限流保護值 | ≥110% | |||
| 穩壓精度 | ≤±0.5% | |||
| 穩流精度 | ≤±1% | |||
| 紋波系數 | ≤±0.5% | |||
| 效率 | ≥95.2% | |||
| 功率因數 | ≥0.99（50%負載以上） | |||
| 諧波含量THD | ≤5%（50%負載以上） | |||
|
功能設計
|
||||
| 充電模式 | 自動充滿/定電量/定金額/定時間 | |||
| 充電方式 | 刷卡充電/掃碼充電 | |||
| 支付方式 | 刷卡支付/掃碼支付 | |||
| 通信接口 | 以太網 3G/4G | |||
|
安全設計
|
||||
| 執行標準 |
GB/T20234、GB/T18487、GB/T27930、JJG1149、NB/33001
|
|||
| 安全功能 | 充電槍溫度檢測、過壓保護、欠壓保護、過載保護、短路保護、接地保護、 過溫保護、低溫保護、絕緣監測保護、極性反接保護、防雷保護、急停保護、 漏電保護 | |||
|
環境指標
|
||||
| 工作溫度 | -25℃~+55℃ | |||
| 工作濕度 | 5%~95%無凝霜 | |||
| 工作海拔 | <2000m | |||
| 防護等級 | IP54 | |||
| 冷卻方式 | 風冷 | |||
| 噪聲控制 | ≤60dB | |||
| MTBF | 100,000 小時 | |||
